市政管道聲納檢測系統FB3831
更新：2015/6/7 10:41:39 點擊：
- 型號：FB3831
介紹
|
產品概述：

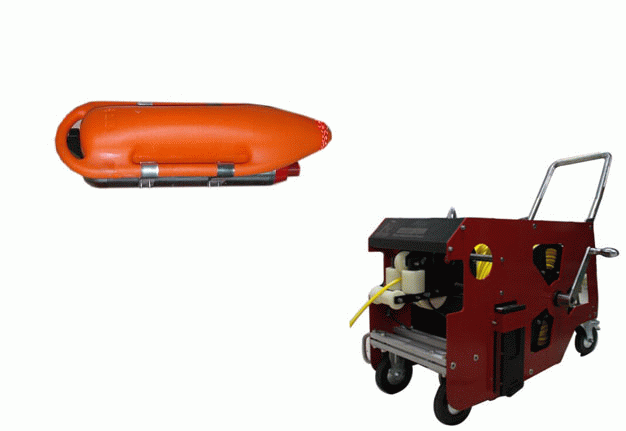

由聲納發射探頭、電纜盤、漂浮裝置、管道聲納檢測成像分析軟件四部分構成。 工做原理： 采用聲納成像技術，將水下掃描單元（聲納頭）置于管道內部的水下（滿管、半管均可），采用爬行器或人工拖拽的方式驅動（可滑行、漂浮）在管道內移動。結合管道聲納檢測成像分析軟件實時采集并顯示出高分辨率的輪廓圖片。通過分析輪廓特征可判定管道內部的沉積、凝結物或管壁的結構性缺陷。 |
| 技術參數： | ||

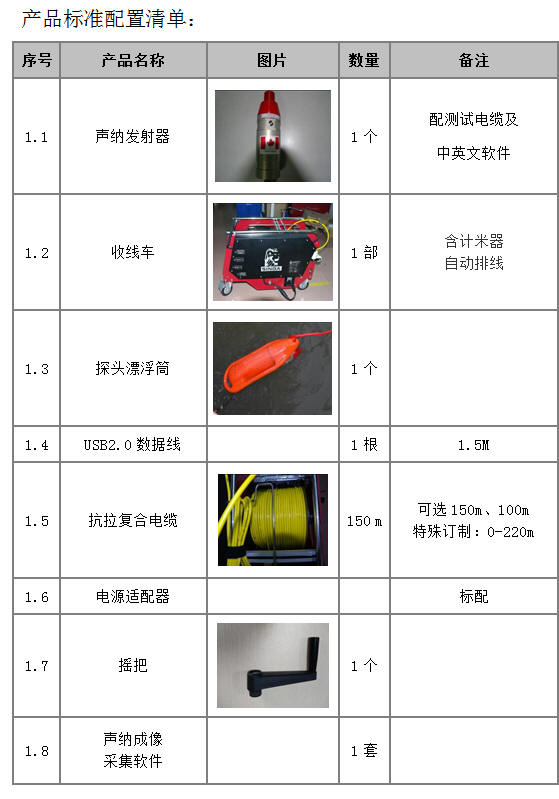

| 組件名稱 | 數量 | 技術參數及說明 |
| 發射探頭 | 1套 |
1． 材質：6061-T6 型鋁和聚亞安酯； |
| 電纜盤 | 1臺 |
1. 裝配150m專業特種線纜，有增強保護層和護套，電纜抗拉力 ≥227kg，具有防水、防油、耐磨、耐腐蝕等功能； 2. 采用便攜拉桿設計，配備萬向輪和剎車裝置，便于移動與固定； 3. 線盤：自排線功能，手動放線、手動校正按鈕、滑軌運行方向切換等功能； 4. 雙電源供電系統設計：220V電源供電和48V鋰電電池供電（選配） 5. 配備線纜清潔刷，可實現收線同時即時清理。 6. 設有緊急停止按鈕，確保設備安全； 7. 配備電子計米器，精確定位距離，數據直接顯示在屏幕上； 8. 工作溫度：-10～55℃ 9. 主要材料：航空鋁材和高強度PC 10. 結構尺寸：70cm×44cm×48cm 11. 兼容性：可適用于爬行器 |
| 漂浮筒 | 1套 |
材料：芯材浮力材料、外殼超強聚乙烯橡塑 尺寸：670x250x120mm 性能： 1)、浮力>140N 2)、水中24小時支承試驗鐵塊，浮力損失小于5%，可在水中可同時支持兩個成人。 重量：2kg |
| 包裝箱 | 1個 | 強度：工程用高強度一體化包裝箱； |
| 聲納成像 采集軟件 | 1套 |
1、 安裝于電腦上，并通過USB數據線與控制盒連接，用于在檢測過程中實時顯示和采集檢測圖像。聲納圖像表示的是一個個管道的橫截面，通過色彩表示從管壁反射回來的回波強度，繪制管道橫截面的結構，可對繪制的管道橫截面圖時行測量計算，錄像、抓拍等功能。 2、 軟件：后臺處理軟件PipeSonar.exe 3、 電腦操作系統支持Windows 98、Me、NT、2000、XP、Vista 4、 電腦最低配置要求： 1）100 MHz Pentium 處理器 2）16 MB 內存 3）60 G 硬盤 4）800×600×256 彩色圖形顯示器 5）Windows系統 |
